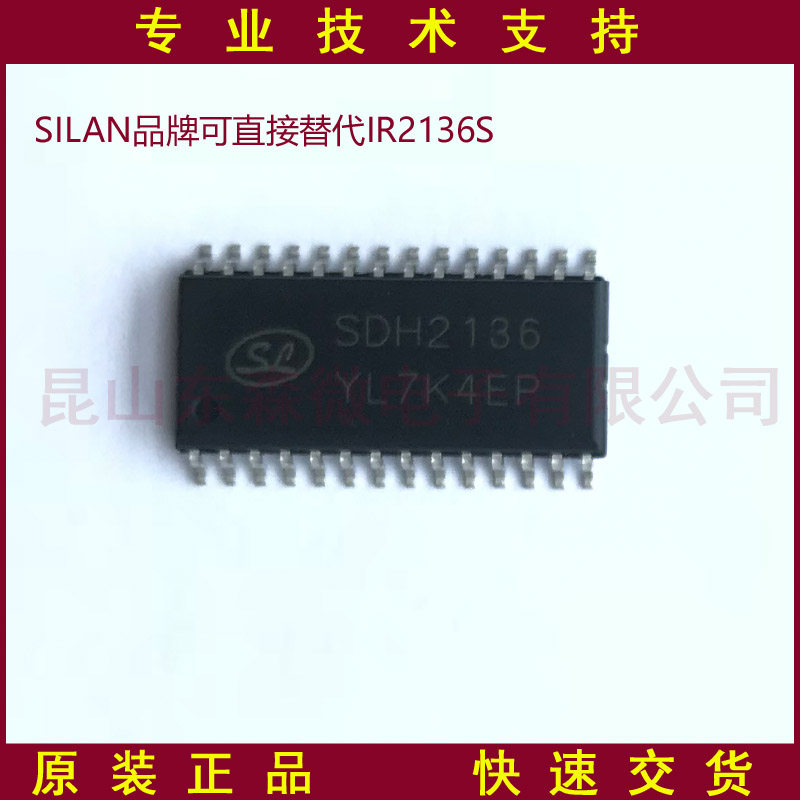

SDH2136U-士蘭微-集成電路
品 牌:SILAN士蘭微
廠家型號:SDH2136U
封 裝:SOP-28
數據手冊:下載文件
描 述:SDH2136U是SILAN的一款三相半橋驅動芯片,可完美替代IR2136S,昆山東森微電子有限公司是SILAN授權代理商,常備SDH2136(IR2136S)庫存,并可提供技術支持.
SDH2136U是用作N型功率MOSFET和IGBT等高壓、高速功率器件的三相柵極驅動電路,主要包含三個獨立的半橋驅動電路。內置死區時間,可確保功率管上下橋臂不會同時導通。內置輸入信號濾波,防止噪聲干擾。提供外部使能控制可同時關斷六通道輸出。此外,它還具有欠壓保護和過流保護功能,出現異常時立即關斷六通道輸出。
主要特點:
高側浮動偏移電壓600V
輸出電流+0.22A/-0.35A
輸入邏輯兼容3.3V/5V
死區時間控制
欠壓保護(UVLO)
過流保護關斷六通道輸出
使能控制
輸入輸出反相
集成三個獨立的半橋驅動器
dV/dt誤動作防止功能
應 用:
馬達驅動
